Explosionssäker elektrisk kontakttryckmätare
Grundläggande introduktion
redigera sändning
Instrumentets explosionssäkra kategori är klass II explosionssäker typ B-klass T4 grupp, och dess märke är Ex
Explosionssäker elektrisk kontakttryckmätare
Explosionssäker elektrisk kontakttryckmätare
dIIBT4.
Instrumentet är lämpligt för att mäta trycket från icke-kristallina, icke stelnade explosiva blandningar eller olika icke-explosiva medier på platser med explosionsrisk.
Instrumentet kan realisera syftet med automatisk styrning och signalering (larm) till det kontrollerade systemet efter att ha använts i kombination med elektriska apparater (såsom reläer och kontaktorer) som har motsvarande explosionssäker prestanda eller vidtar motsvarande säkerhetsåtgärder.
Tekniska indikatorer
redigera sändning
Noggrannhetsklass: 1,5
Explosionssäker elektrisk kontakttryckmätare
Skalområde: {{0}}.16; 0-0.25; 0-0.4; 0-0.6; 0-1; 0-1.6; 0-2.5; 0-4; 0-6; 0-10; 0-16; 0- 25; {{20}} till 40; 0 till 60; -0.1 till 0.06; -0.1 till 0.15; -0.1 till 0.3; -0.1 till 0.5; -0.1 till 0.9; -0.1 till 1.5;
Styrläge: övre och nedre gränsjoggkontaktomkopplare
Maximal arbetsspänning: DC 220V eller AC 380V;
Kontakteffekt: 10VA
Arbetsposition: vertikal installation
Driftmiljöförhållanden: -10-50 grad, relativ luftfuktighet högst 80 procent, och den explosiva blandningen bör tillhöra IIB klass T4-gruppen eller lägre, arbetsvibrationen och den skarpa pulseringen av det uppmätta mediet bör inte påverka den tillförlitliga instrumentkontakternas verkan.
Temperaturpåverkan: indikeringsvärdet är inte mer än {{0}},4 procent /10 grader, börvärdet är inte mer än 0,6 procent /10 grader (driftstemperaturen avviker från 20±5 grader).
Dielektrisk styrka: 50Hz sinusformad växelström 2000V i en minut
Vikt: 6kg
· Typer av flamsäkra fogar och deras grundläggande parametrar
Strukturella principer
redigera sändning
Explosionssäker elektrisk kontakttryckmätare

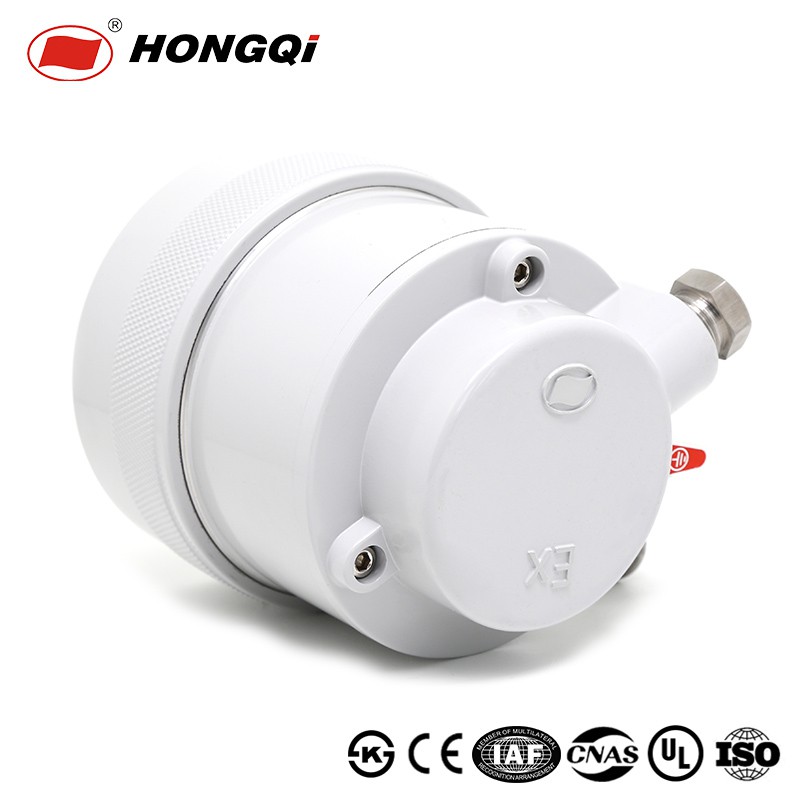

Instrumentet är sammansatt av flamsäkert hölje, mätsystem, elektrisk kontaktgrupp, justeringsanordning och uttagsdosa. Instrumentets flamsäkra skal har bra flamsäker prestanda, så det kan effektivt motstå explosionstrycket som genereras av den explosiva gasblandningen inuti skalet på grund av påverkan av gnistor eller bågar under normal drift. Den resulterande värmeenergin kan förhindras från att spridas jämnt utåt, men kan bara långsamt spridas utåt längs de små springorna i de flamsäkra fogarna inuti höljet. Vid denna tidpunkt har den momentana temperaturen som överförs till utsidan av höljet reducerats till under antändningstemperaturen för den explosiva gasblandningen, så den kommer inte att orsaka detonation.
Explosionssäker elektrisk kontakttryckmätare
Instrumentets arbetsprincip är baserad på den elastiska deformationen av detekteringselementet (fjäderröret i mätsystemet), som driver kontakterna i den elektriska kontaktgruppen för att producera motsvarande åtgärder (stäng eller öppen) genom mekanisk transmission för att göra spänning i tryckregleringssystemet. Kretsen kan slås på eller av för att förverkliga syftet med automatiskt kontrolllarm och indikering på plats.
